Nano-2H模塊是基于龍芯2H嵌入式處理器為核心的小型化計算機模塊，其功能接口和結構兼容COM Express?TYPE 1、TYPE10標準，集成了豐富的外圍接口和總線，使用戶可以快速的搭建基于龍芯2H的國產化嵌入式系統平臺。
該模塊結構緊湊，功耗低，整板采用SMT工藝設計，具有穩定好、可靠性高、抗振動沖擊能力強等的特點，適用于便攜式設備和通訊控制設備，可應用在通信、交通、石油石化等領域。
特點
采用國產嵌入式處理器龍芯2H
兼容COM Express? TYPE1、TYPE10標準
低功耗、小尺寸、高性能
軟件支持
Linux
中標麒麟
中興Linux
便攜設備
工業現場
交通控制
石油石化
CPU | 龍芯2H 600MHz，最高可達800MHz |
外部總線 | 1xLPC總線 4xPCIE（x1），可通過調整硬件配置為1xPCIE（x4） 1xSM BUS和1xI2C BUS |
內存 | 2GB DDR3-SRAM |
存儲 | 4MB SPI芯片（用于PMON） 4GB或8GB NAND存儲器 |
外圍接口 | 1x10/100/1000Mbps以太網口 1xSATA2.0接口 6xUSB2.0接口 1x24bit LVDS，與VGA可同時顯示 1xVGA，最大分辨率1280x1024@60Hz 1xHDA音頻接口 2x串口（LVTTL，3線制） 8xGPIO（4輸入，4輸出） |
其它 | RTC時鐘、看門狗、溫度傳感器 |
功耗 | 典型功耗：10W@(12VDC) |
濕度 | 工作：10% ～ 95%，非工作：10% ～ 95% |
工作溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-55℃ ～ +85℃ |
沖擊 | 20G |
振動 | 5Hz～500Hz隨機 |
尺寸 | 55 mm（長）x84 mm（寬）x9.25mm（高，不含散熱器） |
訂貨信息
0851-(N)-0624X | 龍芯2H 600MHZ，2GB-DDR3-SRAM，4GB NAND |
0851-(N)-0824X | 龍芯2H 800MHZ，2GB-DDR3-SRAM，4GB NAND |
X | A:0℃～+50℃ B:-25℃～+60℃ C:-40℃～+70℃ |

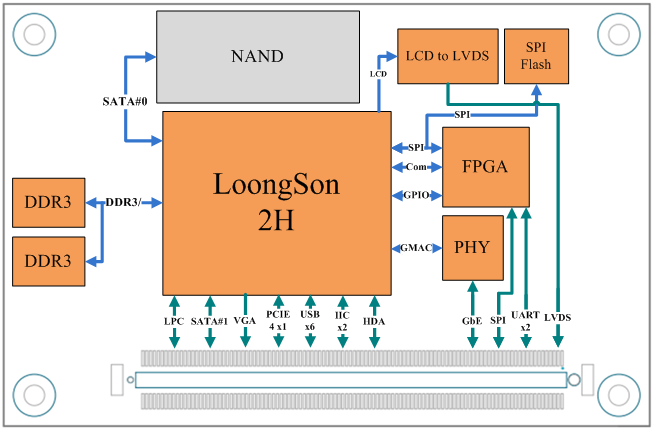

系統功能框圖
